1. Tuotteen laskeutuminen:

Minäyleiskatsaus

Yantai HaigeMachine Tool Co, Ltd. on suuri selkärankayritys Kiinan koneteollisuudessa, jonka hiomakoneen tuotanto on tärkein elin, koska 1960-luvulla alkoi itsenäinen tutkimus ja kehitys, valmistuskeskustatonhiomakone. Yhtiöllä on ryhmä CNC: täkeskustatonhiomakoneen vanhempi insinöörisuunnittelututkimus jakehitystiimi;ja sinulla on kokeneita insinöörejä, joilla on edistyneet taidot koneistuksessa, kokoonpanossa ja virheenkorjauksessa.Yli 50 vuoden kokemuksen jälkeen on muodostanut CNC: nkeskittämätön hiomakone, tarkkuus CNCkeskustatonhiomakone ja automaattinen hionnan tuotantolinjajne, täysi sarja, monieritteinenkeskustatonhiomakoneen tuotteita.

Tämä työstökone perustuu hienoon tekniseen lujuuteen, edistyneeseen rakennesuunnitteluun ja rikkaaseen kokemuksen kertymiseen. Toteuta (ISO9001) laadunhallintajärjestelmä tiukasti kypsien ja luotettavien prosessitakuutoimenpiteiden avulla. Muotoiltu korkealla hiontatarkkuudella, erittäin kustannustehokkaalla, vakaalla ja luotettavalla CNC: lläkeskustatonhiomakone. Hiontasylinteri ja muovaus pyörivät osat, jotka soveltuvat tarkkaan hiontaan irtoosilla.

HGMJK1083 CNCkeskustatonhiomakonetta käytetään laajalti seoksen, hiiliteräksen ja muiden materiaaliosien tarkkaan hiontaan. Se voi saavuttaasyötteen kauttahionta jasukellusjauhaminen. On korkea hyötysuhde, vakaa ja luotettava CNC-tarkkuuskeskustatonhiomakone. Hiomakoneen ohjausjärjestelmä ottaa käyttöön kehittyneen digitaalisen ohjaustekniikan ja mekaanisen voimansiirtorakenteen, jossa on vika-analyysi- ja diagnoositoiminto.

Työstökoneen tärkeimmät edut:

◆Koneen sänkyja muut pääkuoren osat käyttävät korkeaa lujuutta ja matalan rasituksen seosvalurautaa, sekundäärisen ikääntymiskäsittelyn jälkeen rakenteen asettelu on kohtuullinen, erinomaisella lämpövakaudella sen varmistamiseksi, että työstökone tarvitsee pitkään, suuria erätarkkuustyöstötarpeita;

◆ hiontapyörän kara toteuttaa vakiolinjan nopeuden hionnan, hiontapyörän suurimman linjanopeuden (35 m/s), käyttäjän syöttämän hiontapyörän halkaisijan (arvo) ja linjanopeuden (arvo) kautta HMI: ssä, järjestelmä vastaa automaattisesti hiomalaikan moottorin pyörimisen määrää;

◆ GUID:n kara-asemaIngpyörä vaihdetaan työ- ja sidontaketjujen välillä a:n (vetoketjun kytkentävivun), sidosohjaimen pyörän nopeus (280 rpm) ja hiontaohjainpyörän nopeus (10-60 rpm) ovat taajuusohjattuja, ja ohjauspyörän työnopeus voidaan asettaa HMI:lle.Thän guidIngpyörän nopeutta voidaan muuttaa vaihtamatta vaihteita ja säädin on hyvä

◆Ohjainpyörätelineen ohjainkiskon syöttö sisältää lohenpyrstövoiteluohjainkiskon, jokah on hyvä syöttöstabiilisuus ja tärinänkestävyys.

◆ ohjainpyörän mekanismin syöttöIng(X-akseli) ottaa käyttöön absoluuttisen enkooderin korkean suorituskyvyn AC-servomoottorin, matalan takareunan planeetan pelkistimen, tarkkuuspallonruuvin käyttö, mikä tekee syötteestä herkemmän ja tarkemman.

◆Hionta wkantapään lipasto ja guidIngpyörän lipastoHyväksyyöljysylinterin käyttö, joka voi toteuttaa ohjaavanpyöräprofiilin sidos.

◆Jäähdytyssuodatinjärjestelmä on varustettu magneettierottimella, ja vesisäiliön tilavuus on yli 250 L. Magneettierottimen suodatinkapasiteetti (100L / min) ja koneesta takaisin virtaava hiontanestetippuva suu ensinastuasisäänmagneettierotin ja erottaa hiontanesteen raudan leikkaus ja epäpuhtaudet magneettierottimen läpi. Magneettierottimen käyttö voi vähentää hiontapyörän määrääpukeutuminen, parantaa hiontatyökappaleen pinnan puhtautta ja pidentää hiontapyörän ja jäähdytysnesteen käyttöikää.

◆Koneenohjausjärjestelmä ottaa käyttöön Guangzhou CNC Co: n kehittämän korkean suorituskyvyn väylätyyppisen GSK986 CNC -ohjausjärjestelmän. Se on varustettu CNC-ohjaimella, SC10-021G-100B-SS-käsilaitteella, jossa on ulkolaajennus, GR2050T-LA1-servoasema, GSK-LinK (alkuperäinen) viestintäkaapeli ja (8.4" värinäyttö) HMI.

Käyttäjä ei tarvitse ohjelmointia, mutta toteuttaa vain automaattisen syöttöhionnan ihmisen ja koneen käyttöliittymän parametrien asetustoiminnon kautta. Käsilaite voidaan syöttää manuaalisesti, ja käsilaite voi valita syöttötarkkuuden (0,001 mm 0,01 mm). Siinä on vikadiagnoosinäytön toiminnot, X-akselin nopea vetäytyminen (ohjainpyörän syöttöakseli) hiontapyörän ylikuormituksen ja hätäpysäyttimen liipaisimen aikana, manuaalinen kvantitatiivinen kompensointi automaattisen hionnan aikana ja X-akselin ajoituksen kompensointi.

◆ on konfiguroitu 1 servoakselilla, X-akselilla (ohjainsyöttöakseli)

◆ Syöttöakselin kuularuuvin asemointilaakerit valitaan NSK: sta tai FAG: stä.

◆ palloruuvisauva valitaan yifu, tarkkuustaso: C3

◆ Pelkistin ottaa käyttöön Taiwan ShanginyingHAB142 tarkka planeetan pelkistin.

◆ Kun mittausnauha on konfiguroitu erityisellä mittanauhalla hiontapyörän halkaisijaa varten, mittanauhan vertailuarvo asetetaan hiontapyörän istukkaa vasten, ja vastaava asteikkoarvo hiontapyörän (ulkoviivan) ja mittanauhan välillä on hiontapyörän halkaisija (arvo), joka on käyttäjälle kätevää mitata hiontapyörän halkaisija nopeasti ja tarkasti ja syöttää hiontapyörän halkaisija (arvo) HMI: hen.

2. Tärkeimmät parametrit:

3.1 Pystysuuntainen rehun jauhaminen

(1) Hiontahalkaisija on30~ φ120mm

(2) Hionnan enimmäispituus on 250mm

3.2 Työkappaleen enimmäispaino on 10,6 kg

3.3 Hiomalaikan P600×200×305mm enimmäisvaatimukset

Vähimmäisvaatimukset                  P480×200×305mm

3.4 Guid-tunnuksen enimmäismäärittelyIngpyörä on PSA350×200×127mm

Vähimmäisvaatimukset                       PSA300×200×127mm

3.5 Hiontapyörän lineaarinen nopeus 35m/s

3.6 Ohjainpyörän pyörimisnopeus

(1)W:n aikanaorking                      10-60r / min

(2)Ohjainpyörän sidonnan aikana280r / min

3.7 Ohjainpyörän pyörimiskulma (pystytasolla) -2°~ + 5°

3.8 Hiontapyörälipaston kiertokulma ± 3°

3.9Ohjauspyörän lipaston pyörimiskulma

(1)Minän pystysuora pinta      ± 3°

(2)h:naorizontal pinta    -2°~ + 5°

3.10profilointihiomalaikan korkeuspukija  15mm

3.11profilointig:n korkeusuidingpyöräpukija15mm

3,12 X-akselin syöttönopeusalue: 1-300mm / min

3.13 X-akselin pienin syöttömäärä  0,001mm mm

3.14 Syöte lipaston valitsimen kierrosta kohti         0,015mm

3.15 Korkeus kiinnikkeen pohjasta hiomalaikan ja ohjainpyörän väliseen keskiliitäntälinjaan     285mm

3.16 Hiomapyörän keskipisteen ja ohjainpyörän keskipisteen välinen etäisyys

Maksimi 670mm

Vähintään 400mm

3.17 Hydraulijärjestelmän käyttöpaine 0,6~0,7MPa

3.18 Hydraulipumpun virtausnopeus            6L / min

3.19 Jäähdytyspumpun virtausnopeus               100L / min

3.20 Voitelupumpun virtausnopeus          6L / min

3.21 Moottorin teho

(1) Hiontapyörän moottori                  18,5 KW

(2) Ohjauspyörän moottori                     2,2 KW

(3) Hydraulinen pumppumoottori                  0,25 KW

(4) Voitelupumpun moottori                0,125 KW

(5) Jäähdytyspumpun moottori                    0,25 KW

(6) X-akselin syöttöservvomoottori                2.4Kw 15N.m

3.22 Työstökoneen kokonaismitat  275×185×180Cm

3.23 Työstökoneen paino        noin 6 600 k g

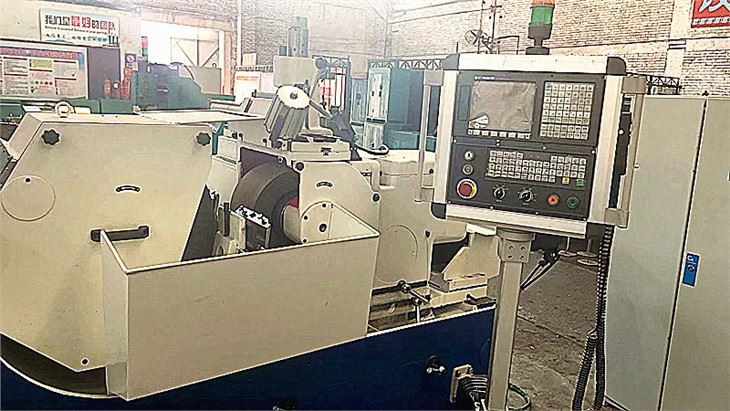

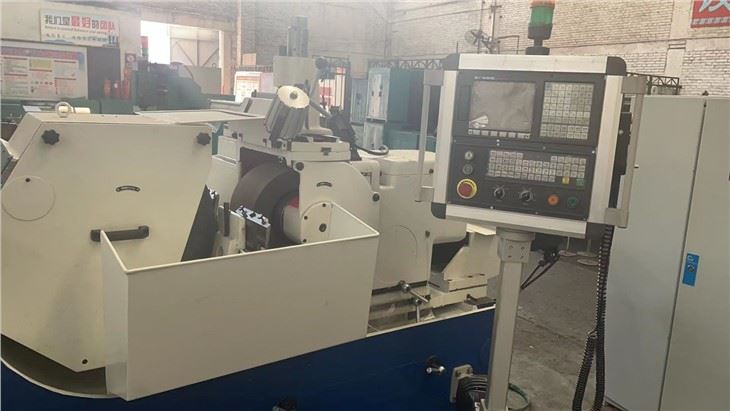

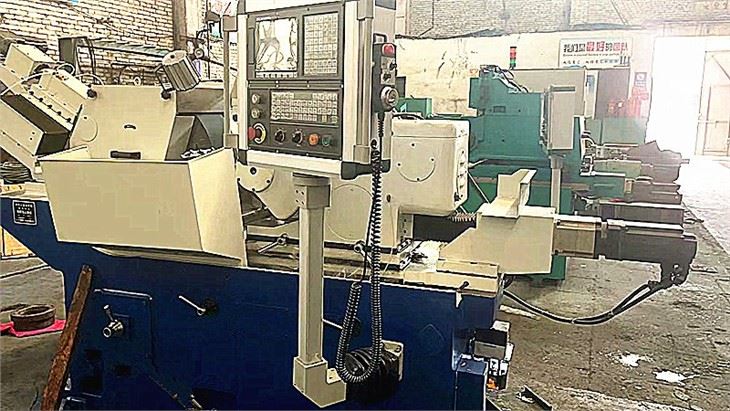

4. Tuotteen näyttö:

5.Pakkaus ja toimitus:

meillä on paljon kokemusta kuljetuspakkausten viennistä. Monisuojatoimenpiteiden toteuttaminen:

6. yrityksen profiili:

Yantai Haige International Trading Co, Ltd, on osakeyhtiö, joka harjoittaa vientiä tuotteita, kuten koneita, pumppuja ja osia jne., Jotka on tuotettu Kiinassa markkinoille ulkomailla, joka sijaitsee Laishanin alueella, Yantai City, Shandong province, Kiina. Yrityksemme perustuu valmistuslaitos-Yantai Haige työstökoneet Co, Ltd ja Yantai Hangjian Refined Special Steel Equipment Co, Ltd, jotka keskittyvät valmistukseen monenlaisia metallin viimeistelylaitteita. Tehtaan pinta-ala on noin 10000 neliömetriä. Tehtaalla työskentelee 160 työntekijää, joihin kuuluu 14 T&K-toimintaan keskittyvää työntekijää.

Olemme vieneet moniin maihin erilaisia tuotteita, jotka ovat enimmäkseen koneita ja koneenosia. Voimme tarjota oikea-aikaista merenalaista palvelua. Olemme yksinomainen agentti Yantai Volm Vacuum Technology Co, Ltd, joka keskittyy valmistukseen erilaisia tyhjiöpumppuja, edustamme heidän liiketoimintaansa kansainvälisillä markkinoilla. Meidät on myös nimitetty ainoaksi myyntiedustajaksi Shandong Gexin konevalmistaja Co,, Ltd. niiden Rotational Moulding tuotteet ja kone. Keskitymme myymiemme tuotteiden laatuun, toivotamme sinut tervetulleeksi tehtaaseemme ja toivomme, että meillä on ilo tarjota sinulle täydelliset tuotteet ja parhaat palvelut.

7. Asiakaskäynti:

8. Näyttely:

9. Todistus:

10. asiakaspalvelu:

1Ilmainen laatutakuuaika 12 kuukautta, lukuun ottamatta kuluvia osia.

5.Insinöörimme voivat tarjota ulkomaista palvelua, mukaan lukien asennuksen ohjaaminen, käyttöönotto, koulutus jne., Jos asiakkaamme tarvitsee.
